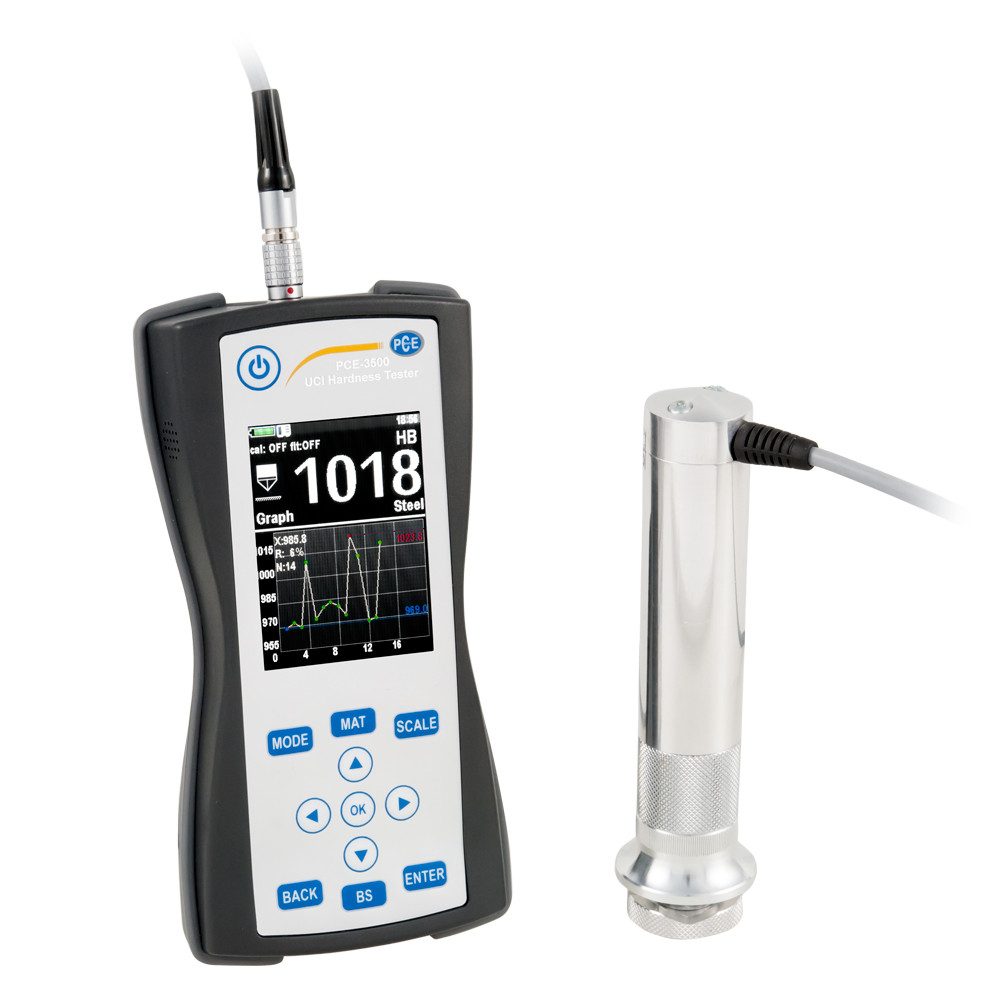

Das UCI Härtemessgerät PCE-3500 dient der zerstörungsfreien Härtemessung von metallischen Bauteilen. Das UCI Härtemessgerät arbeitet nach dem Ultrasonic-Contact-Impedance Verfahren. Bei dem UCI-Verfahren wird ein Vickers-Diamant an der Prüfsonde mit Eigenresonanz angeregt. Durch Aufdrücken der Prüfsonde wird die Schwingfrequenz je nach Härte der Oberfläche und in Abhängigkeit vom E-Modul des Werksoffes und der Kontaktfläche gedämpft. Aus der sich ergebenden Frequenzverschiebung kann unter Berücksichtigung einer Werkstoffkennlinie die Härte der Oberfläche ermittelt werden.
Das UCI Härtemessgerät arbeitet zerstörungsfrei. Es entsteht zwar ein mikroskopisch kleiner Eindruck in der Oberfläche, mit dem Auge ist dieser im Normalfall nicht sichtbar. Aufgrund der geringen Eindringtiefe des Vickers-Diamanten eignet sich das UCI Härtemessgerät in besonderem Maße für randschichtgehärtete Bauteile wie sie z.B. beim Nitrieren oder Induktionshärten entstehen. Typische Anwendungsfälle finden sich bei Stanzwerkzeugen, Pressen, dünnwandigen Bauteilen, Zahnrädern, Turbinenschaufeln, Nockenwellen oder Schweißnähten. Das UCI Härtemessgerät eignet sich aber auch für viele anderen Anwendungen im Bereich der Härteprüfung. Dank wechselbarer Sonden mit unterschiedlichen Anpresskräften können verschiedenste Anwendungen abgedeckt werden.
Nach Vermessung der Härte eines Bauteils zeigt das UCI Härtemessgerät PCE 3500 verschiedene Statistikwerte wie Min./Max. und Durchschnittswerte an. Ebenso können Standardabweichnung und weitere Koeffizienten ermittelt werden, auch die Darstellung eines Histogramms ist möglich. Da das UCI Härtemessgerät über einen internen Speicher verfügt, kann die Auswertung der Messdaten nach der Messung über eine Software erfolgen.
Messbereich
230 ... 940 HV
20 ... 70 HRC
90 ... 650 HB
370 ... 1740 MPa
Messgenauigkeit
+/- 3 % HV
+/- 1,5 HRC
+/- 3 % HB
Messsonden
50 N UCI-Sonde
(10 N UCI Sonde optional)
Härteskalen HRC, HB, HV, HRB, HL, MPA
Materialien UCI: Stahl (ferromagnetisch)
Leeb: Stahl, Gusseisen, Edelstahl, Aluminium, Bronze
Prüfkörper 136 ° Vickers Diamant
Messrichtung 360 °
Mindestmaterialdicke 1 mm (nur UCI Sonde)
Anzeige hintergrundbeleuchtetes, graphisches Farb-LCD
Messfunktionen Einzelmessung, Min./Max./Durchschnittswert, Anzahl der Messungen, Mittelwertbildung, Standardabweichung, Variationskoeffizient, Histogramm, Smart Mode (filtert Ausreißer)
Speicher SD-Karte
Schnittstelle USB
Umgebungsbedingungen -20 ... +40 °C; 30 ... 80 % r.F.
Stromversorgung 6 V (3 x AA Batterien)
Betriebsdauer ca. 10 Stunden
Abmessungen 160 x 75 x 30 mm
Schutzart IP 54
Gewicht 300 g (ohne Sonde)
Lieferumfang | 1 x Ultraschall-Härteprüfgerät PCE-35001 x 50 N UCI-Sonde1 x 2 GB SD-Karte1 x USB Kabel1 x PC-Software1 x Bedienungsanleitung |
Material | Stahl, Gusseisen, Edelstahl, Aluminium, Bronze |
WEEE-Reg.-Nr. DE | 69278128 |
